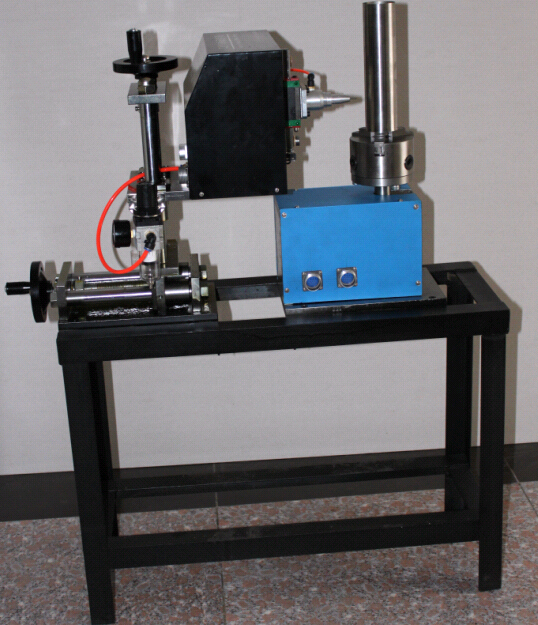

SD-560 (非標機訂做)
臥式旋轉氣動打標機
適合在重量重,直徑大的圓柱形產品上打印,可打印出廠編號商標等(如法蘭盤),是生產法蘭等企業打標的理想設備。該打標機采用進口部件組裝而成,質量穩定,打印精度高,可做深度的性標記。
臥式旋轉氣動打標機適用于
各種銅、鋁、不銹鋼銘牌打標,汽車零部件打標,五金零部件打標。點陣防偽打標,鑄件深度打標,齒輪、鋸片、閥門、塑料、刻度、硬質合金等產品打標,鋼管件圓周打標,錐形打標。
客戶服務熱線
400-650-2818
400-650-2818
郵箱:shanda8888@126.com
傳真:010-87701234
傳真:010-87701234

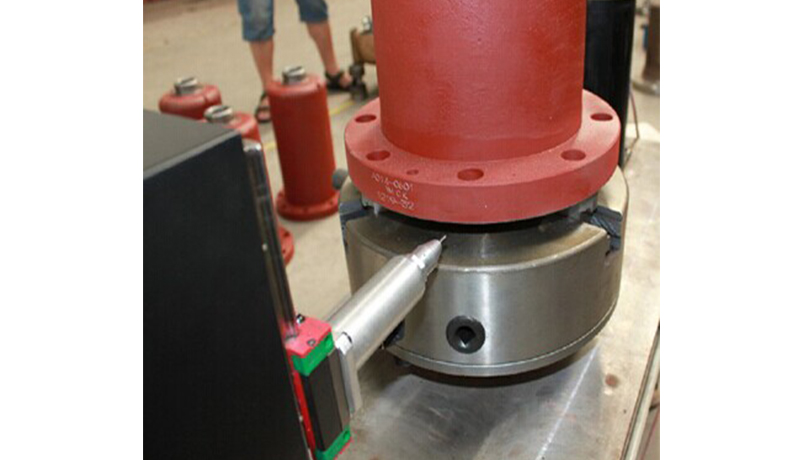

打標樣品展示
產品介紹
臥式旋轉氣動打標機標記清晰,耐高溫,耐腐蝕,打標深度可調,線條粗細可調,通過電腦設計打印,任何數字、字母、漢字、符號、圖形都可直接打印輸出。
臥式氣動打標機構造
臥式轉氣動打標機是在平面氣動打標機的基礎上單獨加旋轉工裝,即可實現圓軸面打標,旋轉夾具可帶動工件360°同步旋轉,精度高,標記清晰。我公司可以根據客戶需求定做各種打標工裝:標牌工裝,旋轉工裝,臺鉗夾具,氣缸帶動工裝等。
臥式氣動打標機構造
臥式轉氣動打標機是在平面氣動打標機的基礎上單獨加旋轉工裝,即可實現圓軸面打標,旋轉夾具可帶動工件360°同步旋轉,精度高,標記清晰。我公司可以根據客戶需求定做各種打標工裝:標牌工裝,旋轉工裝,臺鉗夾具,氣缸帶動工裝等。
應用范圍
序號 | 配件名稱 | 數量 |
1 | 直線導軌(臺灣上銀HWIN) | X2 |
2 | 美國MAC 電磁閥 | X1 |
3 | 和利時驅動器 | X2 |
4 | 四海電機 | X2 |
5 | 打標頭(北京珊達) | X1 |
6 | 控制器(北京珊達) | X1 |
7 | 19針連線 | X1 |
8 | 軟件光盤(北京珊達) | X1 |
9 | AirTac兩聯件 | X1 |
10 | 打標針 | X1 |
11 | 25針數據線 | X1 |
12 | 說明書(北京珊達) | X1 |
13 | 保修卡及合格證 | X1 |
14 | 電源線 | X1 |
15 | 伏龍同步帶 | X2 |
技術參數
打印速度 | 6-8個字符/秒(2號字符)或直線:80mm/秒 | 打印針沖擊頻率、硬度 | 300次/秒、硬度:HRC92 |
打印深度 | 0.012-0.3mm(視材質硬度而定) | 壓縮空氣 | 0.3-0.6Mpa |
打印工件硬度 | <HRC60 | 溫度 | 0℃~+55℃ |
最小字符 | 1mm | 濕度 | 相對濕度<90% |
運動定位精度 | 0.04mm | 功耗 | <400W |
重復打印精度 | 0.04mm、可打印1mm字符 | 電源 | AC220V±10%50HZ |
打印范圍 | 平面:140X80mm 可定制滿足其它打印情況的打標機 | 整機重量 | <60kg |
