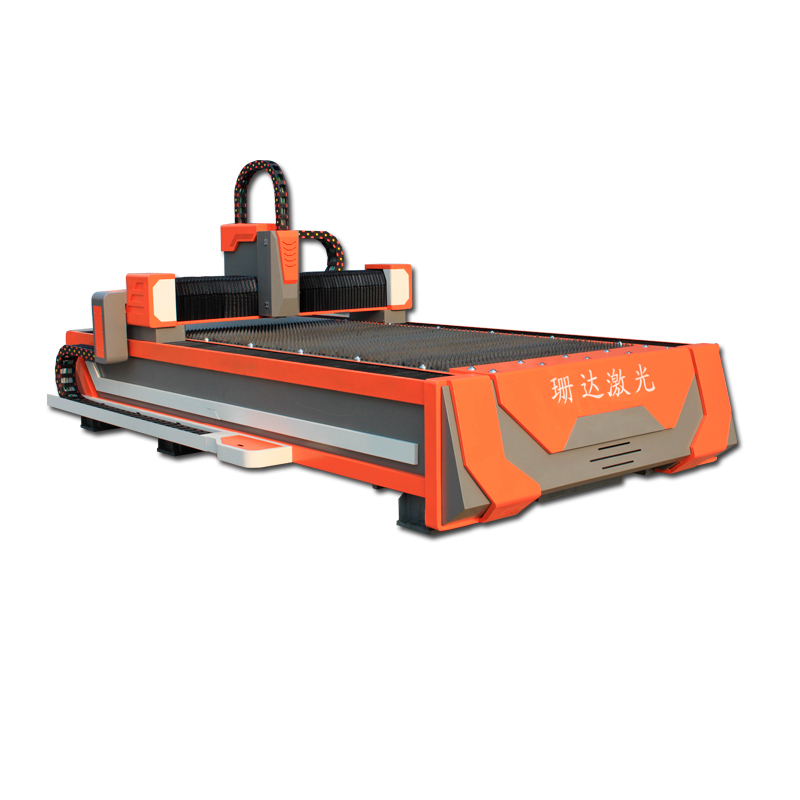

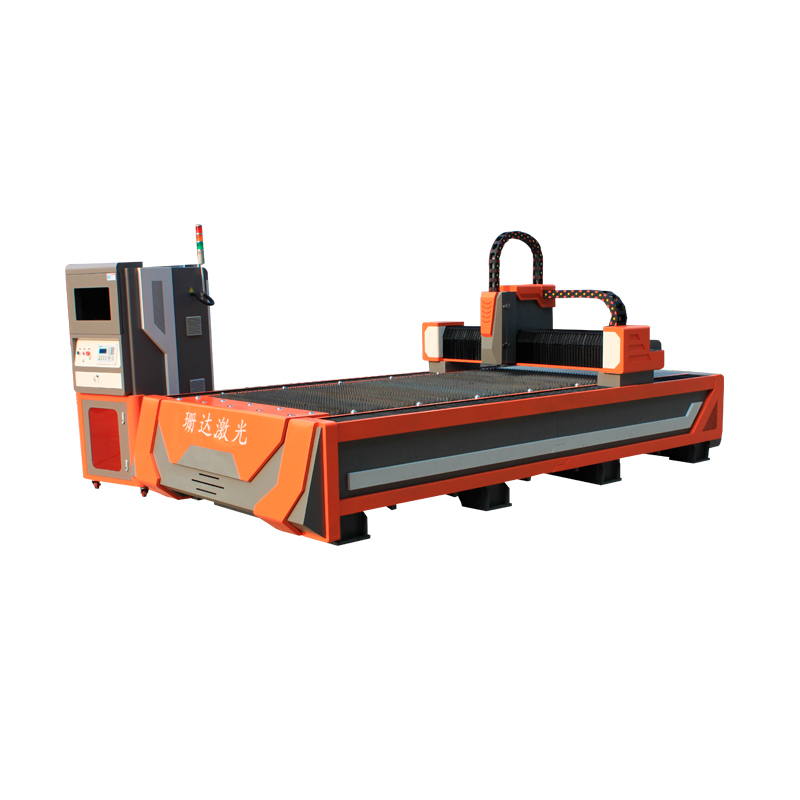

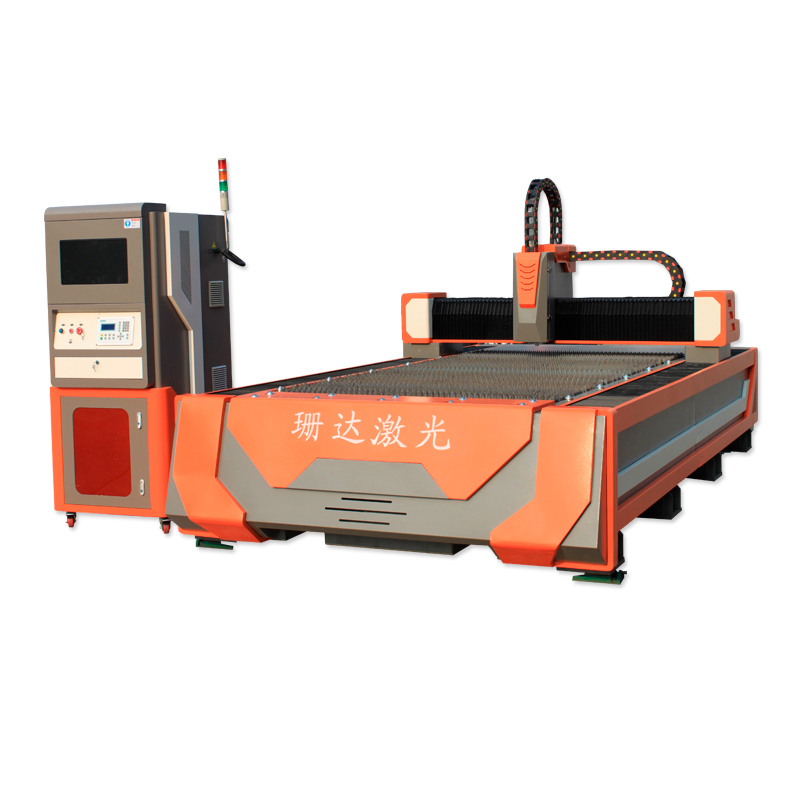

SD3015FH/4015FH光纖激光切割機
光纖系列激光切割機,采用具有 先進技術的光纖激光器,配備高精密齒輪齒條,進口高精度直線導軌等高效傳動機構,通過先進的進口數控系統,集合而成的精密數控光纖激光切割機,是集激光切 割、精密機械、數控技術等學科于一體的高新技術產品,主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形,具有高速、高精度、高性價比等特 點,是金屬材料加工行業的首選切割機型。
◆優越的光束質量:聚焦光斑小,工作效率更高,加工質量高;
◆較高的切割速度:是同等功率CO2激光切割機的2倍;
◆較高的穩定性:采用進口光纖激光器,性能穩定,關鍵部件使用壽命長;
◆較高的電光轉換率:光纖激光切割機比CO2激光切割機電光轉換率高3倍,節能環保;
◆較低的使用成本:整機耗電量?jī)H為同類CO2激光切割機的20-30%;
◆較低的維護成本:無激光器工作氣體;光纖傳輸,無需反射鏡片,可節約大量維護成本;
◆產品操作維護方便:光纖傳輸,無需調整光路;
◆柔性導光效果:體積小巧,結構緊湊,易于柔性加工
適用材料:

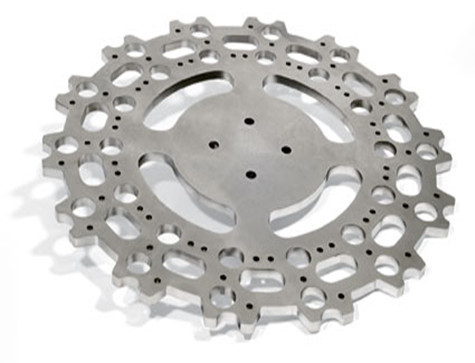

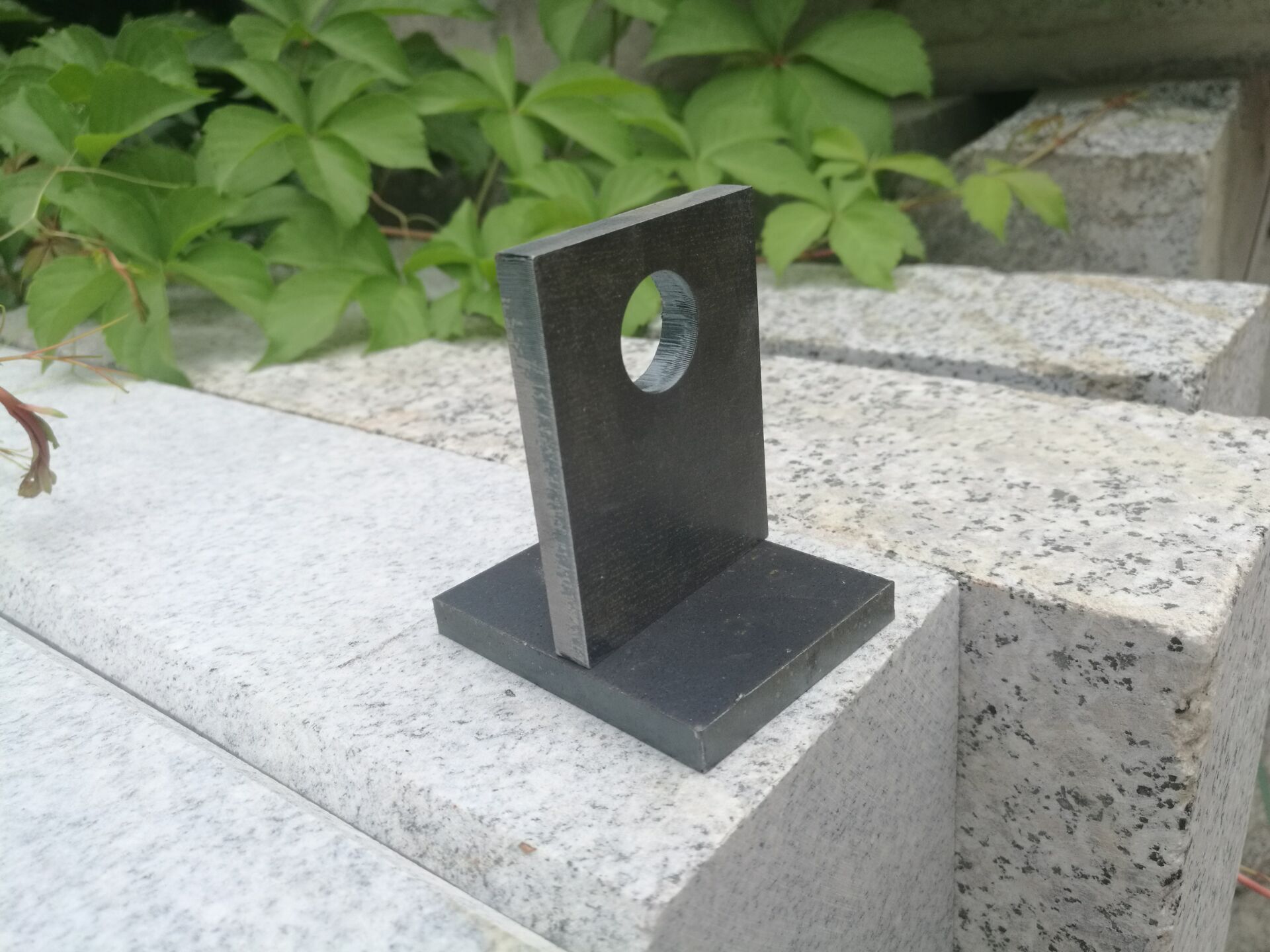

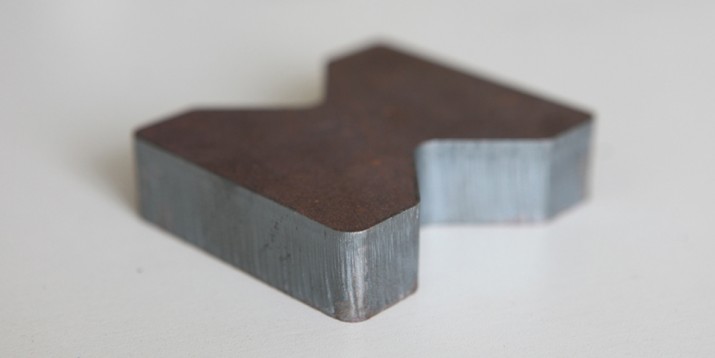

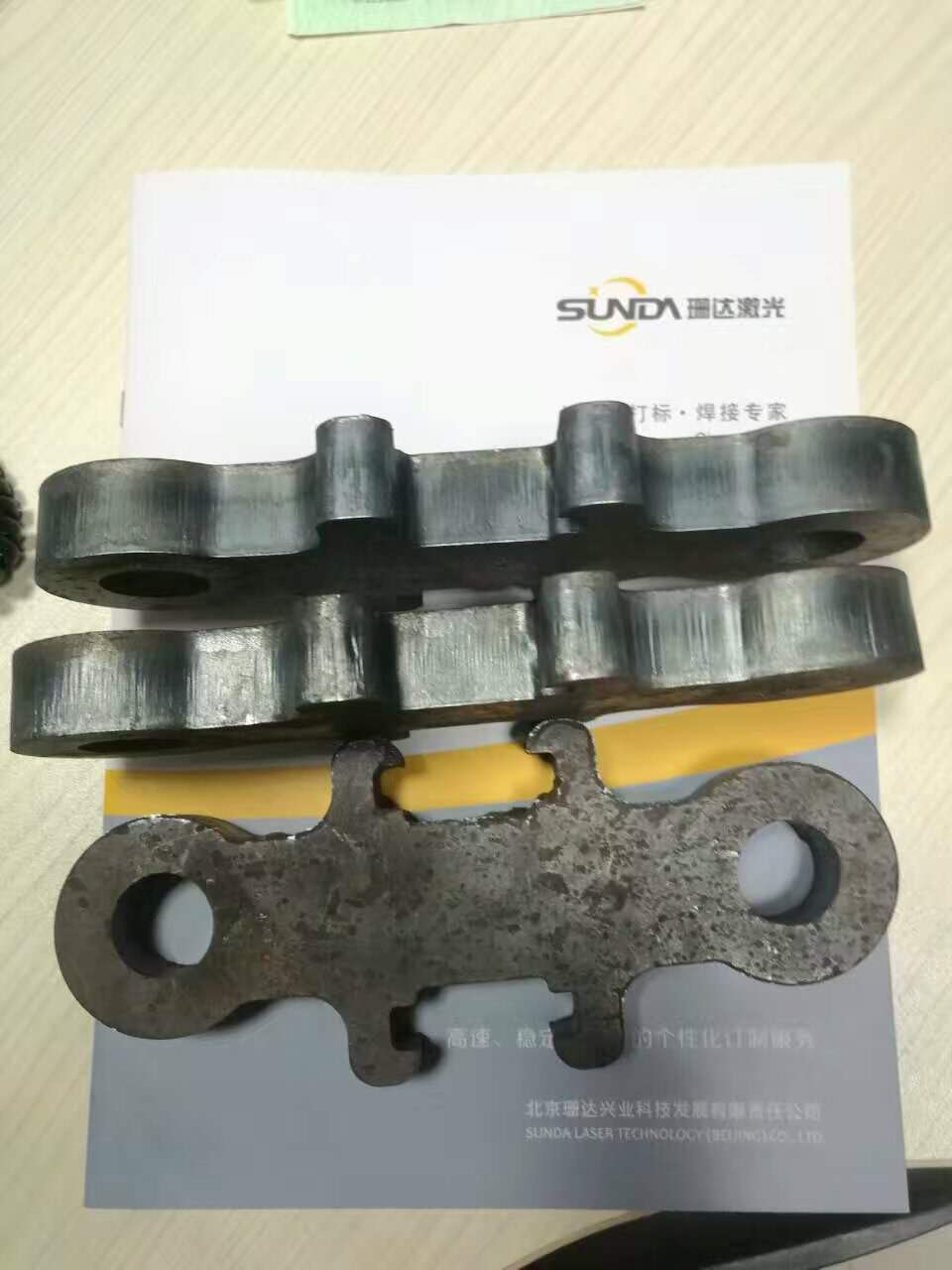

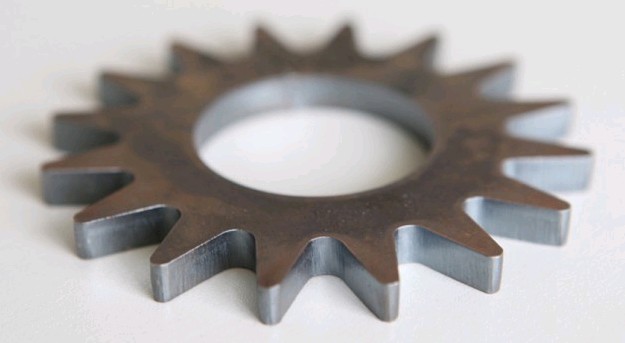

主要用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板等金屬薄板的快速切割。
行業應用:

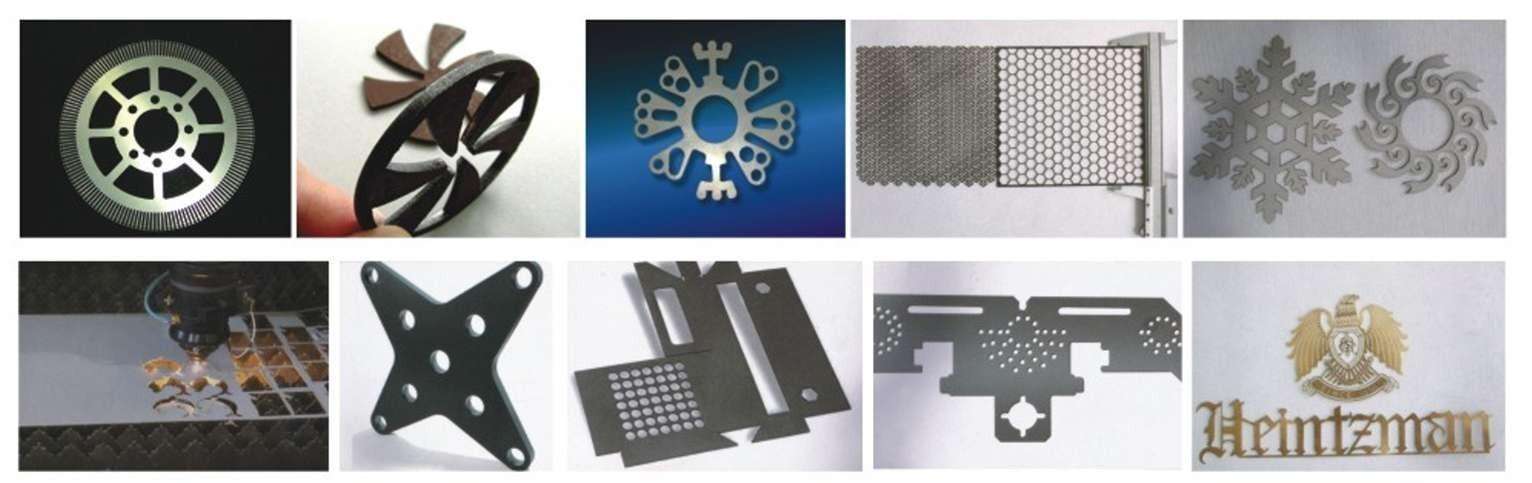

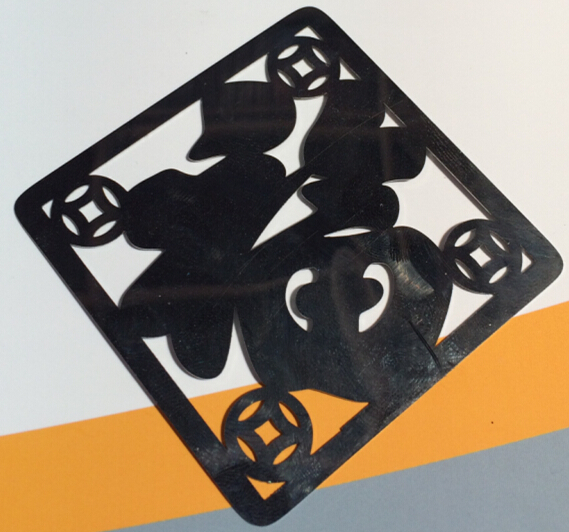

應用于醫療微電子、眼鏡架、地鐵配件、汽車配件、機械零件、工藝品、五金工具、廣告等行業。
400-650-2818
傳真:010-87701234
設備特點:
人性化的設計理念,實用的客戶體驗。
可靠的光路和壽命長的激光器

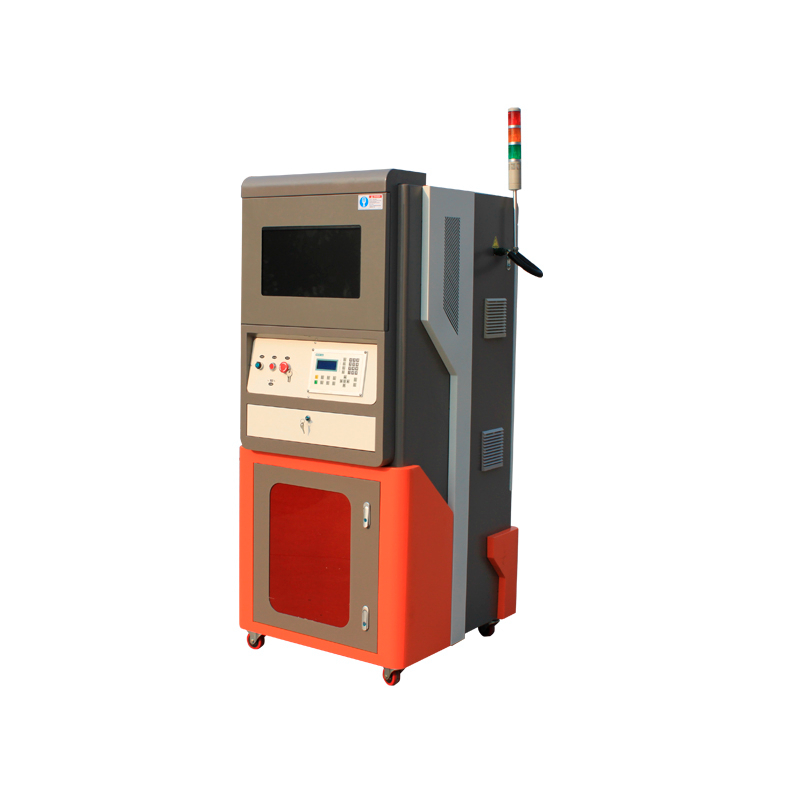

獨立控制柜,標準布線結構
高速度、高質量的精準切割
完善的人機控制界面,穩定的傳動方式
序號 | 名稱 | 數量 | 原產地和制造商名稱 |
一 | 激光器 | ||
1 | 光纖激光器 | 1套 | 銳科 |
2 | 激光電源 | ||
3 | 精密冷水機組 | 1套 | 東露陽 |
二 | 外光路及切割頭 | ||
1 | 專用激光切割頭 | 1套 | RayTools|Bt240 |
三 | 機床主機 | ||
1 | 機床床身,時效處理 | 1臺 | 自產 |
2 | X、Y軸齒輪齒條 | 1套 | YYC |
3 | 導軌 | 1套 | 臺灣上銀 |
4 | 伺服電機及驅動器 | 3套 | 安川 |
5 | 減速機 | 3套 | Apex |
四 | 數控及軟件系統 | ||
1 | 數控系統(含控制軟件) | 1套 | 柏楚控制系統 |
五 | 選配附件 | ||
1 | 交換工作臺 | 1套 | 自產 (選配) |
設備型號 | SD3015FH/4015FH |
激光器類型 | 光纖激光器 |
激光工作介質 | 光纖 |
激光波長 | 1070nm |
額定輸出功率 | 750W 1000W 1500W |
光束質量 | <0.373mrad |
X軸行程 | 3000mm / 4000mm |
Y軸行程 | 1500mm |
Z軸行程 | 120mm |
有效切割范圍 | 3000×1500mm / 4000*1500mm |
工作臺軸向定位精度 | ≤±0.05mm/m |
工作臺重復定位精度 | ≤±0.03mm/m |
最大空行速度 | 60m/min |
支持圖形格式 | DXF格式(支持CAD、CORELDRAW、AI) |
電源額定參數 | 三相交流380V 50Hz |
設備用電功率 | 13KW |
